Spektrum analizátor Delta + SW kiértékelő

Spektrum analizátor Delta + SW kiértékelő

A spektrum analizátor 50 MHz/s sebességgel pásztázza a frekvenciákat. Az elemzéshez 2 antennát használ, melyek közül az egyik a helyiségben a másik a helyiségen kívül van elhelyezve. A kapott adatok a számítógépre telepített program segítségével értékelhetőek.

Funkciók:

• Gyorsan és megbízhatóan érzékeli az RF lehallgató készülékeket, a vezetékes lehallgató eszközöket és azokat az eszközöket, melyek infravörös sugarakat használnak az adatok továbbítására
• Érzékeli a VHF és UHF rádiómikrofonokat
• Beépített alacsony frekvenciájú átalakító a kábelek, elektromágneses és infravörös mezőik ellenőrzéséhez
• Hosszú távú adattárolás és eredmények összehasonlításának lehetősége
• Grafikus megjelenítések széles skálája: Spektrum (áram, min., max., távolsági antenna, átviteli sebesség, és még sok más...); Sonogram, IQ konsteláció, FFT spektrum
• Adatok biztonságos mentése Microsoft Acces formátumban
• Demodulált hangok rögzítése

A Delta spektrum analizátor különösen a professzionális használatra alkalmas. A spektrumelemző lehetővé teszi a megfigyelt területen található rádiófrekvenciákkal kapcsolatos összes információ megismerését.

A spektrumelemzőhöz tartozó digitális vevő lényegesen nagyobb érzékenységet kínál, mint a hagyományos kézi detektorok, ennek köszönhetően jelentősen nagyobb távolságban képes észlelni a jeleket, ami jelentősen lerövidíti és leegyszerűsíti az ellenőrzést.

A spektrum analizátor két változatban kapható - Delta 4G a 4,4 GHz-ig terjedő frekvenciájú jelek érzékelésére és a Delta 12G a 12,4 GHz-ig terjedő frekvenciájú jelek érzékelésére.

Üzemmódok:

• Rádiójelek keresése
• Mikrohullámok ellenőrzése
• Elektromos hálózatok ellenőrzése
• TLF ellenőrzés (telefonvonalak ellenőrzése / alacsony feszültség keresése a kábelekben)
• Infravörös spektrum ellenőrzése
• MLP ellenőrzés (elektromágneses szonda)
• Források pontos helyének beazonosítása

Kettős antenna elemzés
A kettős antenna elemzésnek köszönhetően a Delta spektrum analizátor lehetővé teszi a lehallgató eszközök detektálását, függetlenül azok modulációjától és titkosításától. Az egyik antennát a megfigyelt területre helyezzük, a másikat azon kívül. Az elemzés a rádióhullámok jellegének elvén működik, hogy arányosan csökkentsék teljesítményüket a távolság növekedésével a forrástól. A megfigyelt területen belüli antenna tehát erősebb jelet, míg a téren kívüli antenna gyengébb jelet érzékel.

A kettős antenna ellenőrzésével nyert adatokat a mellékelt DigiScan EX szoftver értékeli, és meghatározza, hogy milyen készülékek vannak az ellenőrzött helyiségben.

Források lokalizációja
Ha a készüléket kezelő személy a kettős antenna elemzés segítségével állapítja meg, hogy egy nemkívánatos készülék is jelez a helyiségben, akkor a nagyon érzékeny RF antenna segítségével könnyedén megtalálhatja a jelforrás pontos helyét.

A készülék érzékeli:

• VHF és UHF rádió mikrofonokat
• GSM / 3G poloskákat
• Digitálisan titkosított rádiómikrofonokat
• Telefonos adókat
• Elektromos hálózathoz csatlakoztatott adókat / telefon vonal / ethernet
• Mikrofonokat infravörös átvitellel
• Rejtett vezeték nélküli kamerákat
• Minden adatátvitelt GSM, WiFi, Bluetooth, 3G, LTE, Wi-Max, és más frekvenciákon

A vezérlő software intuitív vezérlése
A vezérlő DigiScan EX software nagyon egyszerűen működik, és nem igényel különösebb tudást az üzemeltetőtől.

A gyakorlatban az ellenőrzés 4 lépésből áll.

• Antennák és érzékelők elhelyezése
• Az elemző software elindítása
• Az eredmények figyelése
• A jelforrás lehetséges lokalizálása az érzékeny RF antennával

A szakterület szakemberei számára a Delta spektrumelemző a beállítások széles skáláját kínálja, amelyek hasznosak lehetnek a környezet RF és egyéb felhasználások mélyreható elemzéséhez.

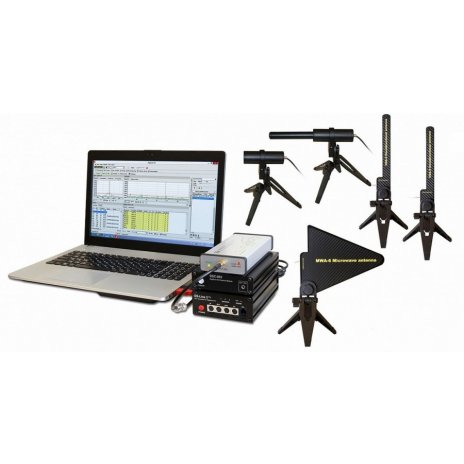

A csomag tartalma:

• DigiScan Ex softwere az adatok elemzéséhez
• 4,4GHz vagy 12,4GHz digitális vevő (választott változat szerint)
• USB kábel a vevőhöz
• Vezérlőegység DSC-003
• Hálózati adapter a DSC-003-hoz
• Vonal adapter
• VLF átalakító
• Összekötő kábel
• BNC - BNC kábel
• BNC - SMA kábel
• 2x érzékeny többirányú antenna ODA-4
• 2x 20m hosszabbító kábel a ODA-4 antennához
• MWA-6 mikrohullámú antenna
• MWA-12 mikrohullámú antenna (csak a 12,4GHz)
• Érzékelő az AC kábelekhez
• Infravörös érzékelő
• Elektromágneses érzékelő
• Telefon / kisfeszültségű érzékelő

A lehallgatás-detektor készletek összehasonlítása:

MODELL	FOTO	RÁDIÓJELEK ÉRZÉKELÉSE	HÁLÓZATI DUGASZOK ÉS ELOSZTÁSOK ELLENŐRZÉSE	ENDOSZKÓP KAMERA NEHEZEN ELÉRHETŐ HELYEK ELLENŐRZÉSÉRE	HŐKAMERA A PASSZÍV RÖGZÍTŐK ÉRZÉKELÉSÉRE
Secutek OTP-01		20MHz - 6GHz
Secutek OTP-02		20MHz - 6GHz
Secutek OTP-03		20MHz - 6GHz
